Scopo
Il Guider di stoffa mantiene il bordo del Web dritto e guida la piega - gratuita nella posizione impostata.
Progetto

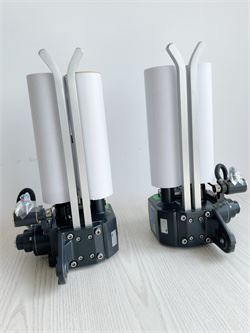

I guidatori di stoffa sono sempre utilizzati in coppia. Un guider di stoffa è costituito dalle seguenti unità:
- un rullo fisso
- un rullo di guida
- una valvola pneumatica con leva del sensore
- una parentesi di montaggio
- una guardia
- un'unità di controllo pneumatico
- un bordo
Principio operativo
Il bordo di stoffa è rilevato meccanicamente dalla leva del sensore. Se il bordo web si allontana dalla posizione impostata, la leva del sensore attua la valvola dell'aria e il rullo di guida preme sul rullo di bloccaggio. A causa della disposizione diagonale dei rulli, il Web viene disegnato all'esterno fino a quando non viene restituito alla posizione impostata. La valvola taglia l'aria compressa, il rullo di guida si apre e il Web viene rilasciato di nuovo.
 |
 |
 |
